YW型立式液下排污泵是永嘉泉達泵閥制造有限公司在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。
該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

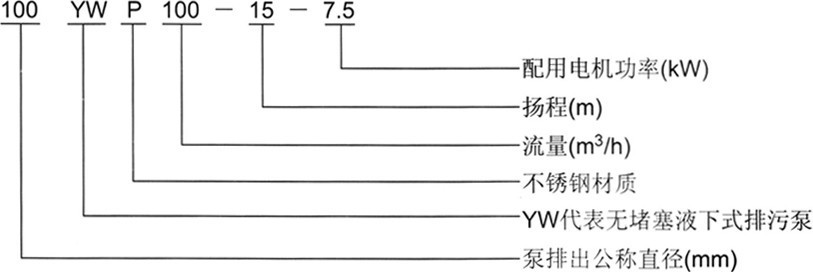

YW液下排污泵型號意義：
YW液下排污泵使用條件：
流量：2～850 m3/h
揚程范圍：3～45m
額定轉速n：1450～2900r/min
介質溫度：－15℃～+60℃
介質密度：≤1.3×103kg/m3
介質PH值：5～9
系統最高工作壓力：≤0.6Mpa

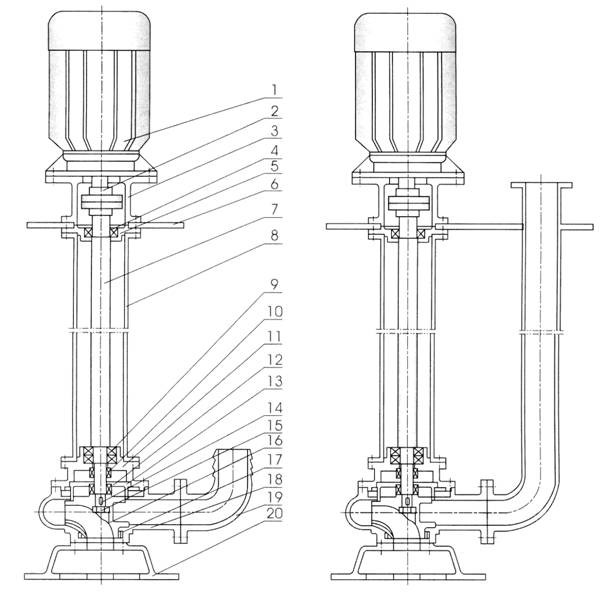

YW液下排污泵結構圖：
|
|
1
|
電機
|
11
|
油室
|
|
2
|
聯軸器
|
12
|
機械密封
|
|
3
|
電機座
|
13
|
后蓋板
|
|
4
|
上軸承
|
14
|
鍵
|
|
5
|
上軸承座
|
15
|
葉輪螺母
|
|
6
|
安裝盤
|
16
|
葉輪
|
|
7
|
加長軸
|
17
|
密封環
|
|
8
|
支撐管
|
18
|
泵體
|
|
9
|
下軸承
|
19
|
出水管
|
|
10
|
上機械密封
|
20
|
底盤
|
YW液下排污泵特點：
1．采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50％的固體顆粒。
2．機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。
3．整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
4、泵結構緊湊，體積小，移動方便，安裝簡單。
5、可配備液位自動控制柜，根據所需的液位變化，自動控制泵的起停，無需專人看管，使用極為方便。
6、泵為立式結構，工作時泵體浸在液體中因而很容易起動，不存在排氣抽空問題，同時具有無泄漏等特點，液下深度可達7米。
7、接軸結構先進可靠，泵與電機采用連軸器聯結，泵軸尺寸精密，保證了泵平穩運行，留有足夠的安全系數。
8、泵有單管安裝和雙管安裝兩種，支承件有圓盤和方盤安裝，適合不同需要。
YW液下排污泵主要用途：
YW型立式液下排污泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也可用于抽送清水及帶腐蝕性介質。
YW液下排污泵性能參數：
|
型 號
|
口 徑
(mm)
|
流 量
(m3/h)
|
揚 程
(m)
|
功 率
(kw)
|
轉 速
(r/min)
|
效 率
(%)
|
|
YW25-8-22-1.1
|
25
|
8
|
22
|
1.1
|
2825
|
38.5
|
|
YW32-12-15-1.1
|
32
|
12
|
15
|
1.1
|
2825
|
40
|
|
YW40-15-15-1.5
|
40
|
15
|
15
|
1.5
|
2840
|
45.1
|
|
YW40-15-30-2.2
|
40
|
15
|
30
|
2.2
|
2840
|
48
|
|
YW50-20-7-0.75
|
50
|
20
|
7
|
0.75
|
1390
|
54
|
|
YW50-10-10-0.75
|
50
|
10
|
10
|
0.75
|
1390
|
56
|
|
YW50-20-15-1.5
|
50
|
20
|
15
|
1.5
|
2840
|
55
|
|
YW50-15-25-2.2
|
50
|
15
|
25
|
2.2
|
2840
|
56
|
|
YW50-18-30-3
|
50
|
18
|
30
|
3
|
2880
|
58
|
|
YW50-25-32-5.5
|
50
|
25
|
32
|
5.5
|
2900
|
53
|
|
YW50-20-40-7.5
|
50
|
20
|
40
|
7.5
|
2900
|
55
|
|
YW65-25-15-2.2
|
65
|
25
|
15
|
2.2
|
2840
|
52
|
|
YW65-37-13-3
|
65
|
37
|
13
|
3
|
2880
|
55
|
|
YW65-25-30-4
|
65
|
25
|
30
|
4
|
2890
|
58
|
|
YW65-30-40-7.5
|
65
|
30
|
40
|
7.5
|
2900
|
56
|
|
YW65-35-50-11
|
65
|
35
|
50
|
11
|
2930
|
60
|
|
YW65-35-60-15
|
65
|
35
|
60
|
15
|
2930
|
63
|
|
YW80-40-7-2.2
|
80
|
40
|
7
|
2.2
|
1420
|
52
|
|
YW80-43-13-3
|
80
|
43
|
13
|
3
|
2880
|
50
|
|
YW80-40-15-4
|
80
|
40
|
15
|
4
|
2890
|
57
|
|
YW80-65-25-7.5
|
80
|
65
|
25
|
7.5
|
2900
|
56
|
|
YW100-80-10-4
|
100
|
80
|
10
|
4
|
1440
|
62
|
|
YW100-110-10-5.5
|
100
|
110
|
10
|
5.5
|
1440
|
66
|
|
YW100-100-15-7.5
|
100
|
100
|
15
|
7.5
|
1440
|
67
|
|
YW100-85-20-7.5
|
100
|
85
|
20
|
7.5
|
1440
|
68
|
|
YW100-100-25-11
|
100
|
100
|
25
|
11
|
1460
|
65
|
|
YW100-100-30-15
|
100
|
100
|
30
|
15
|
1460
|
66
|
|
YW100-100-35-18.5
|
100
|
100
|
35
|
18.5
|
1470
|
65
|
|
YW125-130-15-11
|
125
|
130
|
15
|
11
|
1460
|
62
|
|
YW120-130-20-15
|
125
|
130
|
20
|
15
|
1460
|
63
|
|
YW150-145-9-7.5
|
150
|
145
|
9
|
7.5
|
1440
|
63
|
|
YW150-180-15-15
|
150
|
180
|
15
|
15
|
1460
|
65
|
|
YW150-180-20-18.5
|
150
|
180
|
20
|
18.5
|
1470
|
75
|
|
YW150-180-25-22
|
150
|
180
|
25
|
22
|
1470
|
76
|
|
YW150-130-30-22
|
150
|
130
|
30
|
22
|
1470
|
75
|
|
YW150-180-30-30
|
150
|
180
|
30
|
30
|
1470
|
73
|
|
YW150-200-30-37
|
150
|
200
|
30
|
37
|
1480
|
70
|
|
YW200-300-7-11
|
200
|
300
|
7
|
11
|
970
|
73
|
|
YW200-250-11-15
|
200
|
250
|
11
|
15
|
970
|
74
|
|
YW200-400-10-22
|
200
|
400
|
10
|
22
|
1470
|
76
|
|
YW200-400-13-30
|
200
|
400
|
13
|
30
|
1470
|
73
|
|
YW200-250-15-18.5
|
200
|
250
|
15
|
18.5
|
1470
|
72
|
|
YW200-300-15-22
|
200
|
300
|
15
|
22
|
1470
|
73
|
|
YW200-250-22-30
|
200
|
250
|
22
|
30
|
1470
|
71
|
|
YW200-350-25-37
|
200
|
350
|
25
|
37
|
1980
|
75
|
|
YW200-400-30-55
|
200
|
400
|
30
|
55
|
1480
|
70
|
|
YW250-600-9-30
|
250
|
600
|
9
|
30
|
980
|
74
|
|
YW250-600-12-37
|
250
|
600
|
12
|
37
|
1480
|
78
|
|
YW250-600-15-45
|
250
|
600
|
15
|
45
|
1480
|
75
|
|
YW250-600-20-55
|
250
|
600
|
20
|
55
|
1480
|
73
|
|
YW250-600-25-75
|
250
|
600
|
25
|
75
|
1480
|
73
|
|
YW300-800-12-45
|
300
|
800
|
12
|
45
|
980
|
76
|
|
YW300-500-15-45
|
300
|
500
|
15
|
45
|
980
|
70
|
|
YW300-800-15-55
|
300
|
800
|
15
|
55
|
980
|
73
|
|
YW300-600-20-55
|
300
|
600
|
20
|
55
|
980
|
75
|
|
YW300-800-20-75
|
300
|
800
|
20
|
75
|
980
|
78
|
|
YW300-950-20-90
|
300
|
950
|
20
|
90
|
980
|
80
|
|
YW300-1000-25-110
|
300
|
1000
|
25
|
110
|
980
|
82
|
|
YW350-1100-10-55
|
350
|
1100
|
10
|
55
|
980
|
84.5
|
|
YW350-1500-15-90
|
350
|
1500
|
15
|
90
|
980
|
82.5
|
|
YW350-1200-18-90
|
350
|
1200
|
18
|
90
|
980
|
83.1
|
|
YW350-1100-28-132
|
350
|
1100
|
28
|
132
|
740
|
83.2
|
|
YW350-1000-36-160
|
350
|
1000
|
36
|
160
|
740
|
78.5
|
|
YW400-1500-10-75
|
400
|
1500
|
10
|
75
|
980
|
82.1
|
|
YW400-2000-15-132
|
400
|
2000
|
15
|
132
|
740
|
85.5
|
|
YW400-1700-22-160
|
400
|
1700
|
22
|
160
|
740
|
82.1
|
|
YW400-1500-26-160
|
400
|
1500
|
26
|
160
|
740
|
83.5
|
|
YW400-1700-30-200
|
400
|
1700
|
30
|
200
|
740
|
83.5
|
|
YW400-1800-32-250
|
400
|
1800
|
32
|
250
|
740
|
82.1
|
|
YW500-2500-10-110
|
500
|
2500
|
10
|
110
|
740
|
82
|
|
YW500-2600-15-160
|
500
|
2600
|
15
|
160
|
740
|
83
|
|
YW500-2400-22-220
|
500
|
2400
|
22
|
220
|
740
|
84
|
|
YW500-2600-24-250
|
500
|
2600
|
24
|
250
|
740
|
82
|
YW液下排污泵使用注意事項：
1.泵使用前應仔細檢?泵和電機有無損傷.檢?緊固件緊固情況。
2.盤動泵檢?有無磨擦聲.同時檢?泵軸與電機軸同心度.兩聯軸節外圓偏差數不超過0.5mm。
3.接泵出液口之管路.應另設支架.不允許將其重量加于泵體上。
4.水泵在無特殊情況必須配備全自動 水泵控制柜.切勿直接掛電網或使用閘刀開關來接通電流.確保水泵正常運行。
5.不得將水泵長期處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%）.最好能控制在建議使用揚程范圍以內.以防水泵因超載燒壞電機。
YW液下排污泵使用說明：
起動：
1、試驗起動，檢查電機轉向和泵要求是否一致。
2、關閉出口管路上的閥門和壓力表。
3、起動電機，并開后壓力表，慢慢打開出口管路閥門到所需位置，．直至正常運行。
停車：
1、慢慢關閉出口閘閥，停止電動機，關閉壓力表.
2、長期停車時，應將泵卸下，請理重裝，妥善保管。
拆卸：
1、關閉出液管閥門，卸掉法蘭上的聯結螺栓。
2、松開電機座和聯接端蓋螺栓，卸掉電機。
3、松開基礎上固定泵的螺栓，將泵取出，以清水沖洗，為防氧化。
4、拆下底座，泵體和出液管，松開葉輪螺母，取出葉輪。
5、拆下油室，機械密封，拆下加長管，軸承座，取出加長軸。
