一、用途
ZBSF系列全不銹鋼電磁閥是工業過程自動化控制系統用執行器。它在接受電控信號后能自動開啟或關閉，實現對管道中的液體介質的通斷或流量調節控制。
本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZBSF-Y系列電磁閥主要用于腐蝕性液體、超凈液體和食用液體等液體介質的控制。ZBSF系列電磁閥主要用于腐蝕氣體、超凈氣體等氣體介質的控制。
二、結構原理
本閥為分步動作直接導式常閉電磁閥，線圈通電后銜鐵先帶動小閥開啟，大閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電，銜鐵部件復位，大小閥利用介質壓力而緊密關閉。

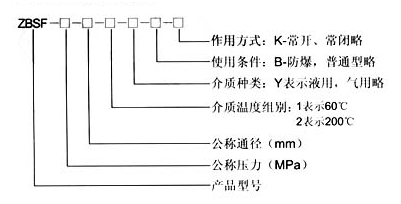

三、型號規格說明
四、技術參數
|
項目
|
說明
|
|
工作介質
|
腐蝕性流體、超凈流體、食用流體
ZBSF-1：氣體用 ZBSF-1Y：液體用
ZBSF-2：氣體用 ZBSF-1Y：液體用
|
|
介質溫度（℃）
|
ZBSF-1（1Y）：≤60℃
ZBSF-2（2）：≤280℃
|
|
公稱壓力（MPa）
|
1.6
|
|
工作壓差（MPa）
|
0~1.6
|
|
電源電壓
|
AC220V其余規格可作特殊訂貨
|
|
使用壽命
|
按JIB/T7352-94·F規定
|
|
額定流量系數 （KV）
|
|
公稱通徑
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
|
功耗（VA）
|
40
|
50
|

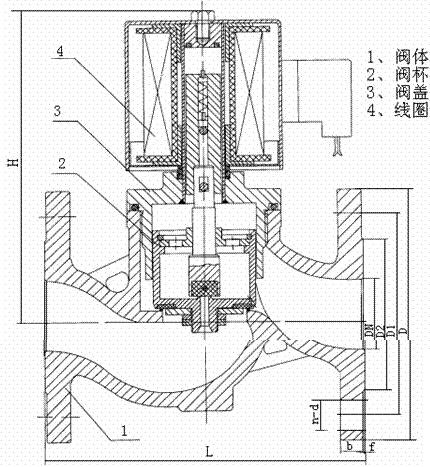

五、外形尺寸
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
n-d
|
|
10
|
115
|
153
|
90
|
60
|
41
|
14
|
3
|
4-Φ14
|
|
15
|
115
|
153
|
95
|
65
|
46
|
14
|
3
|
4-Φ14
|
|
20
|
115
|
153
|
105
|
75
|
56
|
16
|
3
|
4-Φ14
|
|
25
|
125
|
153
|
115
|
85
|
65
|
16
|
3
|
4-Φ14
|
|
32
|
12
|
176
|
140
|
100
|
76
|
18
|
3
|
4-Φ18
|
|
40
|
165
|
176
|
150
|
110
|
84
|
18
|
3
|
4-Φ18
|
|
50
|
190
|
192
|
165
|
125
|
99
|
20
|
3
|
4-Φ18
|
六、、安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置（如圖一）。注意：旁路上的閥門平時須關閉。如果電磁閥安裝在支架上，電磁閥的通徑應小于主管道上閥門的通徑。如圖（二）。
4、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
5、不要將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
6、普通型不可在爆 炸危險場合使用。
7、在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動
8、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
9、電磁閥前后管道需安裝上壓力表，以便觀察管道壓力。
七、使用保養
1、建議使用單位指派專人負責使用保養。
2、電磁閥安裝后，須通入介質試動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物。注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件試凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以防止電磁閥爆 炸和泄漏。
